Integrar pantallas dentro de los cristales de unas gafas ha sido una de las asignaturas pendientes de Meta, Apple y otros fabricantes que persiguen la realidad aumentada verdaderamente portátil. Ante la dificultad de encajar paneles microLED u OLED sin afectar la visión, varios diseños han privilegiado el sonido —como en los modelos tipo Ray‑Ban Meta— en lugar de intentar poner píxeles en el lente.
Ahora, un equipo de la Universidad de Würzburg ha logrado un avance que reabre la carrera por las pantallas invisibles: han fabricado lo que describen como el píxel OLED más pequeño del mundo, con dimensiones de apenas 300 nm × 300 nm. El logro promete transformar la forma de montar pantallas de altísima densidad en dispositivos diminutos como gafas inteligentes o incluso lentes de contacto.
Qué representa el nanopíxel y su rendimiento
El nuevo elemento no es solo pequeño por tamaño: sus creadores aseguran que el nanopíxel ofrece una luminancia comparable a paneles OLED comerciales y puede funcionar a velocidades útiles para vídeo. Entre los datos clave aparecen:
- Tamaño: 300 nm × 300 nm, rompimiento de la barrera de la longitud de onda.
- Brillo: hasta 3.000 nits, similar al brillo máximo que alcanzan móviles de alta gama en exteriores.
- Tasa de refresco: capacidad para operar por encima de 60 Hz, lo que evita el efecto estela en contenido dinámico.
- Eficiencia cuántica: en el prototipo se sitúa alrededor del 1%, aún lejos del 20–30% típico en pantallas comerciales.
- Color: la emisión registrada hasta ahora es en tono naranja; falta replicar condiciones para subpíxeles rojo/verde/azul.
Por qué miniaturizar un OLED es tan difícil
Reducir un emisor por debajo de la longitud de onda de la luz trae problemas físicos complejos. En estructuras tan pequeñas, la corriente eléctrica tiende a concentrarse en zonas puntuales, generando campos eléctricos intensos que pueden movilizar átomos metálicos y provocar la formación de filamentos conductores.
El riesgo de los filamentos y los cortocircuitos
Cuando el metal dentro del dispositivo se vuelve móvil, aparecen filamentos que crecen hasta crear un puente conductor entre electrodos; ese proceso termina por cortar el píxel. Los investigadores explican que estos efectos eran la principal limitación para reducir el tamaño del OLED sin sacrificar la integridad eléctrica del componente.
La solución técnica: rediseño y antenas plasmónicas
Para evitar la autodestrucción de los píxeles, el equipo optó por reimaginar la arquitectura del dispositivo y empleó técnicas de alta resolución. Dos piezas fundamentales del enfoque fueron:
- Litografía por haz de electrones para fabricar estructuras con precisión nanométrica.
- Antenas plasmónicas de oro que acoplan la emisión de las moléculas orgánicas a modos electromagnéticos adecuados, permitiendo extraer la luz eficientemente pese a operar en régimen sublongitud de onda.
Gracias a ese acoplamiento, los investigadores consiguieron que la luz se «empuje» hacia el exterior en lugar de quedar atrapada o disiparse, mitigando la caída de eficiencia típica en emisores extremadamente pequeños.
Implicaciones prácticas: ¿qué dispositivos podrían beneficiarse?
El avance abre la puerta a aplicaciones que hoy resultan imposibles por limitaciones de tamaño y resolución. Entre las más inmediatas aparecen:

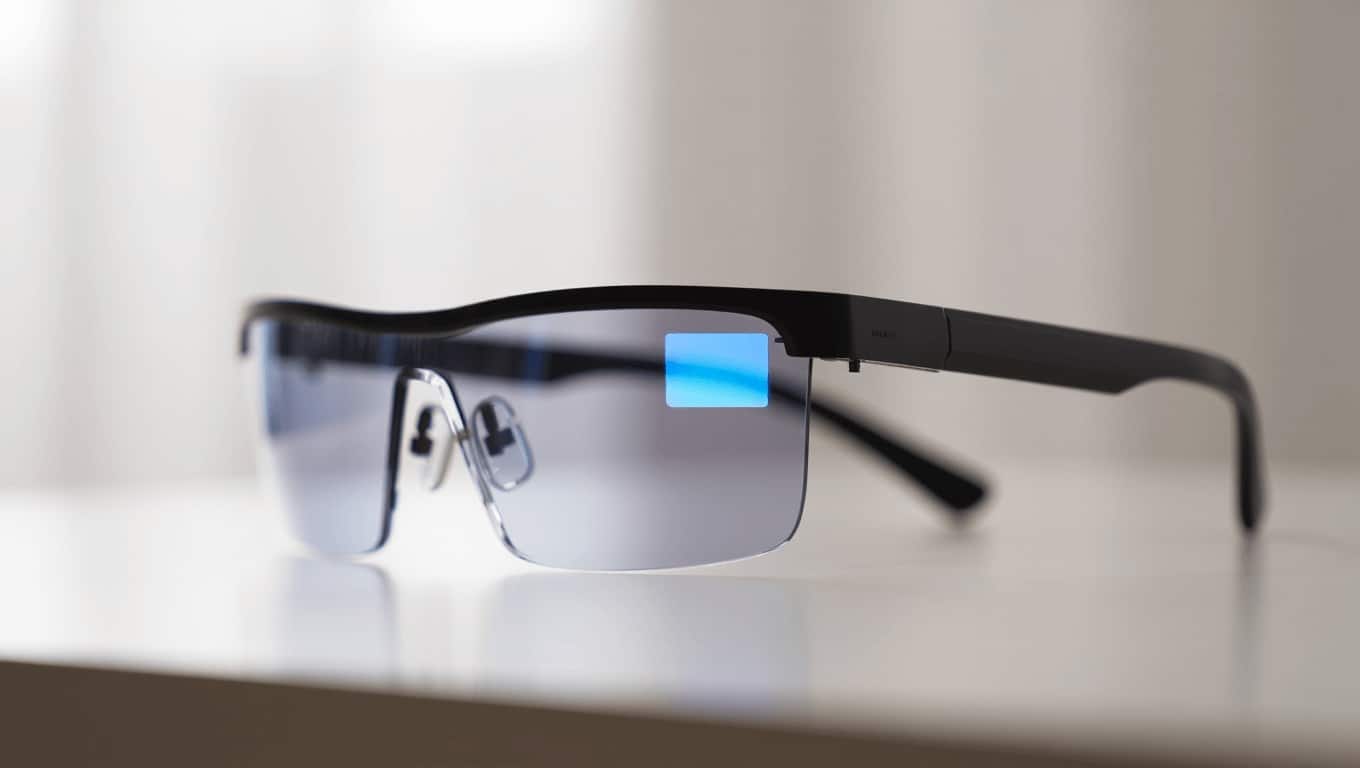

- Gafas inteligentes con pantallas integradas en el cristal, capaces de mostrar imágenes nítidas sin obstruir la vista.
- Lentes de contacto con microdisplays incorporados para notificaciones, navegación o interacción en RA.
- Cascos y visores VR/AR con densidades de píxeles muy superiores en áreas críticas, mejorando la inmersión y reduciendo el efecto de rejilla.
Además, la combinación de alto brillo y frecuencia de refresco adecuada resulta especialmente atractiva para entornos con mucha luz y contenidos en movimiento.
Limitaciones actuales y retos por superar
Aunque prometedor, el desarrollo permanece en fase temprana y enfrenta varios retos técnicos antes de llegar al mercado:
- Baja eficiencia cuántica (≈1%) frente al 20–30% de pantallas OLED comerciales; mejorar este parámetro es crucial para consumo energético y vida útil.
- Solo emisión naranja en el prototipo; hay que reproducir el esquema RGB para obtener colores completos y construir matrices de subpíxeles.
- Escalabilidad y costes: fabricar millones de nanopíxeles con litografía de haz de electrones puede ser lento y caro en comparación con procesos industriales actuales.
- Durabilidad: los efectos de fatiga, migración de metales y estabilidad emitida a largo plazo requieren validación.
Próximos pasos en investigación y expectativas
El equipo de la Universidad de Würzburg ya trabaja en adaptar la técnica para emitir en otros colores y mejorar la eficiencia. Si logran escalar la fabricación y elevar la eficiencia, las implicaciones para la industria de dispositivos wearables serían enormes. Sin embargo, antes de que veamos gafas inteligentes con pantallas integradas en los cristales, quedan por resolver problemas de producción, colorimetría y consumo energético.
Qué vigilar en los próximos meses
- Avances en la replicación del nanopíxel para rojo, verde y azul.
- Incrementos en la eficiencia cuántica que acerquen el prototipo a valores comerciales.
- Progresos en técnicas de fabricación masiva que reduzcan costes y tiempos.
- Demostraciones prácticas de integración en prototipos de gafas o visores VR/AR.
